杜安環保立式污水泵變頻控制

WL干式污水泵使用說明：

1、概  述

1 根據客戶的設計要求，提供的WL干式污水泵，符合工況的設計要求。

2 提供的WL干式污水泵能夠滿足有關設計、制造、安裝和驗收的標準。

2、技術規格

根據要求：提供相應的WL干式污水泵

3、使用范圍、條件

1城市污水處理廠排水系統；

2污水處理廠提升泵站，雨水泵站用水泵；

3工廠、商業嚴重污染廢水的排放；

4住宅區的污水排放站；

5醫院、賓館的污水排放；

6市政工程、建筑工地；

7介質溫度不大于40^OC，介質PH介于5-10之間；

8介質密度不大于1.2×10³kg/m³。

4、技術要求

1.WL干式污水泵能抽送含有碎布、短纖維材料及一般廢物和其它一些未處理的污水，并能通過直徑不大于出口直徑50%的固體顆料。

2.WL干式污水泵能夠在規定的范圍內正常工作，無汽蝕發生，運行噪音小于70分貝，運行平衡，并具有穩定的壓頭流量特性，電動機具有足夠額定功率，泵在其特性曲線上任一點運行時，電功率不超載。 3.WL干式污水泵的所有承壓零件均作氣壓試驗，試驗壓力為其設計壓力的2倍，但較低值不低于0.3Mpa，歷時5min而無泄漏現象。

4.WL干式污水泵噴涂環氧樹脂防腐漆，涂層厚度大于300μm，其表面光亮，無砂眼、裂痕等，過流部件采用噴涂環氧樹脂防腐漆。

5.WL干式污水泵葉輪、轉子作動平衡試驗，平衡精度為G6.3級。

6.WL干式污水泵采用散熱片散熱，運行方式為連續運行S1工作制，每小時允許起動15次而不

引起任何損壞，并可在短時間內反轉運行，而不會帶來不良后果。

6.不銹鋼銘牌牢固地固定在每臺泵的明顯的位置，銘牌采用沖壓的數字標志。

7.每臺泵的起吊耳置于上蓋的泵重心附件牢固、可靠。

5、結構特點

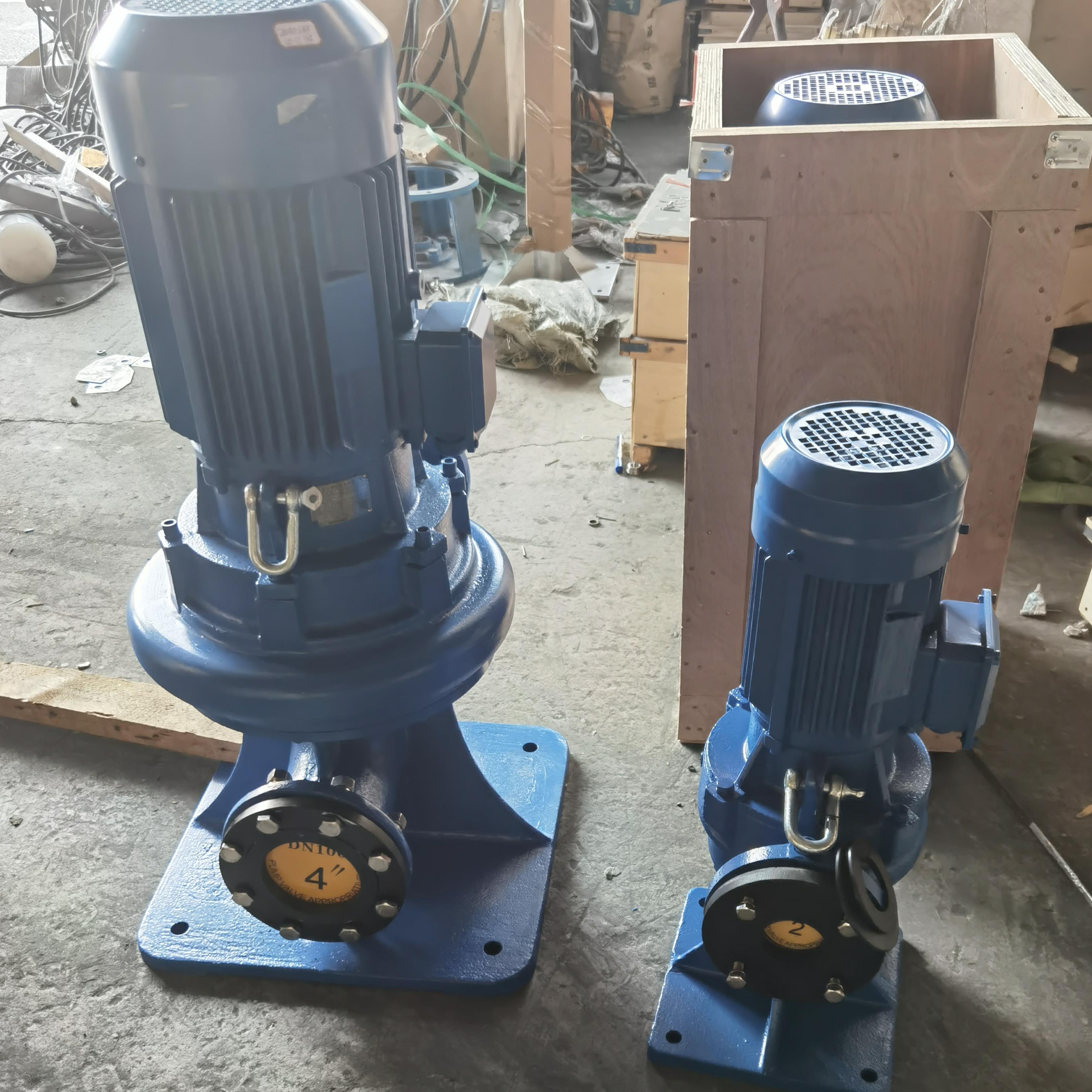

1.WL干式污水泵由Y系列標準電機與水泵直聯構成機電一體結構，為立式單級污水泵，干式安裝，口徑350以下的泵水平吸水、水平排出，其余軸向吸水、水平排出，整機結構緊湊使用方便。

2. WL干式污水泵葉輪采用高效無堵塞設計，為大通道葉輪，葉輪為整體鑄造，葉輪與軸之間采用內部防松鎖定裝置，葉輪能方便地從底部抽出。

3.水泵密封環固定在泵殼或葉輪上，能有效地保證葉輪與泵殼之間的密封，密封環使用壽命大于15000小時，并能方便地更換。

4.泵殼采用單蝸殼式，側向排水，底部吸水，無阻塞設計水力轉換效率高。

5.WL干式污水泵采用串聯式機械密封，分別處于油室泵殼一側和電機腔軸承室一側，油室具有足夠的空間容納膨脹的油量，并能方便地更換。

6.WL干式污水泵葉輪采用鍵固定在電機軸上，葉輪和軸采用防松鎖定裝置，能方便地更換。

6、主要材質

1 WL干式污水泵電機殼、底座、泵殼、葉輪等用HT250優質鑄鐵鑄造，具有一定的耐腐蝕性，并能承受一定負荷的沖擊。

2 WL干式污水泵電機軸采用420不銹鋼制造，在結構設計上采取了消除應力集中的措施。

3 WL干式污水泵的機械密封均為上海博格曼或天津克蘭公司的產品，采用碳化硅／碳化鎢材質，機械密封的設計使用壽命為25000小時以上。

4 WL干式污水泵的軸承采用進口SKF軸承，其累計設計運行壽命可確保在80000小時以上。

5.WL干式污水泵的靜密封采用丁晴-70 O型圈。

6.WL干式污水泵所有緊固件均采用304不銹鋼件。

7.WL干式污水泵葉輪口環采用ZCuZn16Si4材質。

7、質量保證

每臺WL干式污水泵在組裝完畢后，均進行性能測試，確保機組的整體性能符合有關標準，WL干式污水泵正常運行時間不小于10000小時，機組的設計使用壽命不小于15年。

8、運行控制

根據WL干式污水泵的規格型號及客戶的配套要求，可從水泵內引出動力電纜和控制保護信號電纜線，與專用控制設備相接可對泵進行過載、缺相、短路、超溫等保護和提供相應信號指示，可確保機組可靠運行。

監測裝置：電機定子及軸承溫度監測，在電機的三相定子繞組線圈上和上下軸承處分別設有常閉型熱敏開現場按鈕箱：具備潛污泵所有進、出引線端子，并具備運轉、停機、電源、超溫和就地手動開機、停機及緊急狀態下急停自鎖功能，極大地方便了安裝、調試和檢修工作。

9配套范圍：

每臺立式排污泵泵含以下設備各一套：

1.WL干式污水泵主機（泵機一體）；

2.底座、連接附件等；

3.現場控制箱
